montage d'une camera frontal sur Macan

[Hutch]

On attend le tuto avec impatience

[lage]

Essaies effectués et ça fonctionne

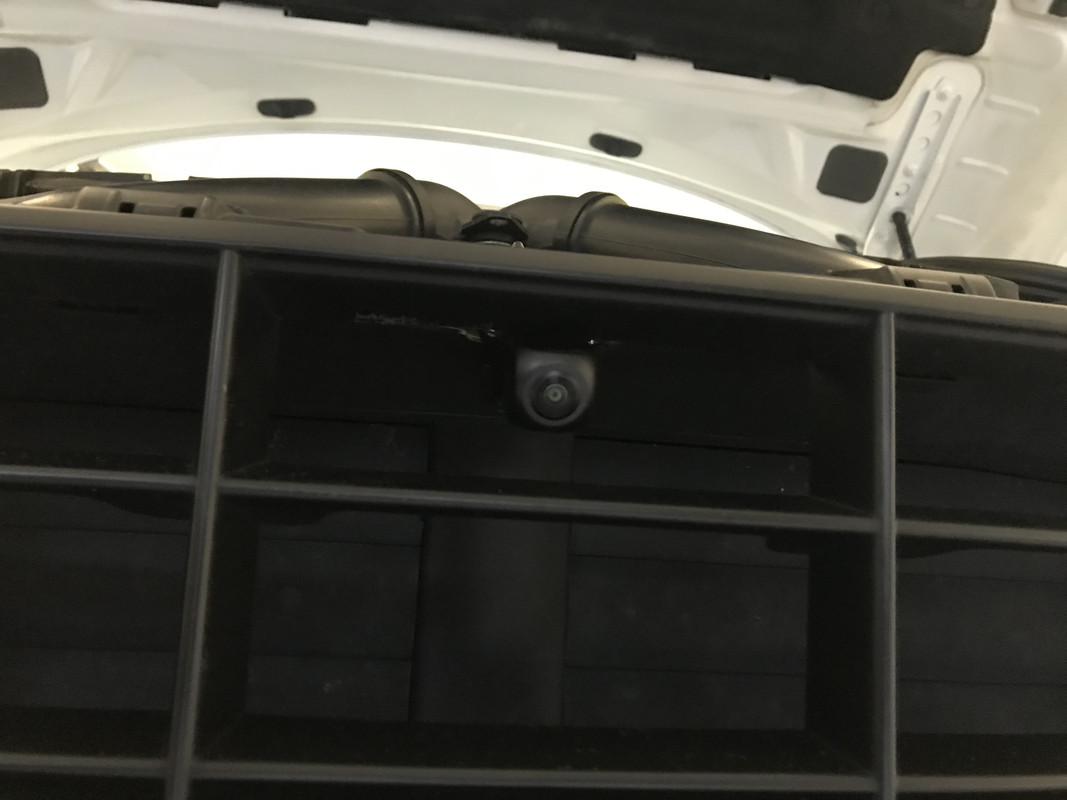

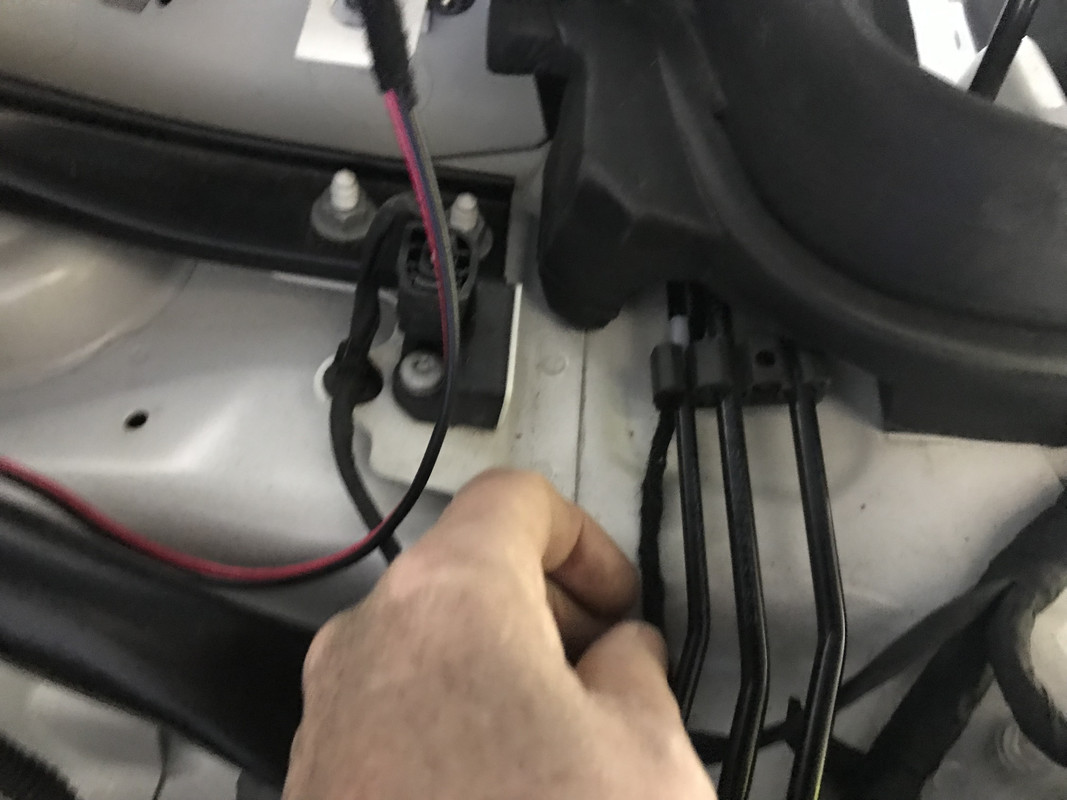

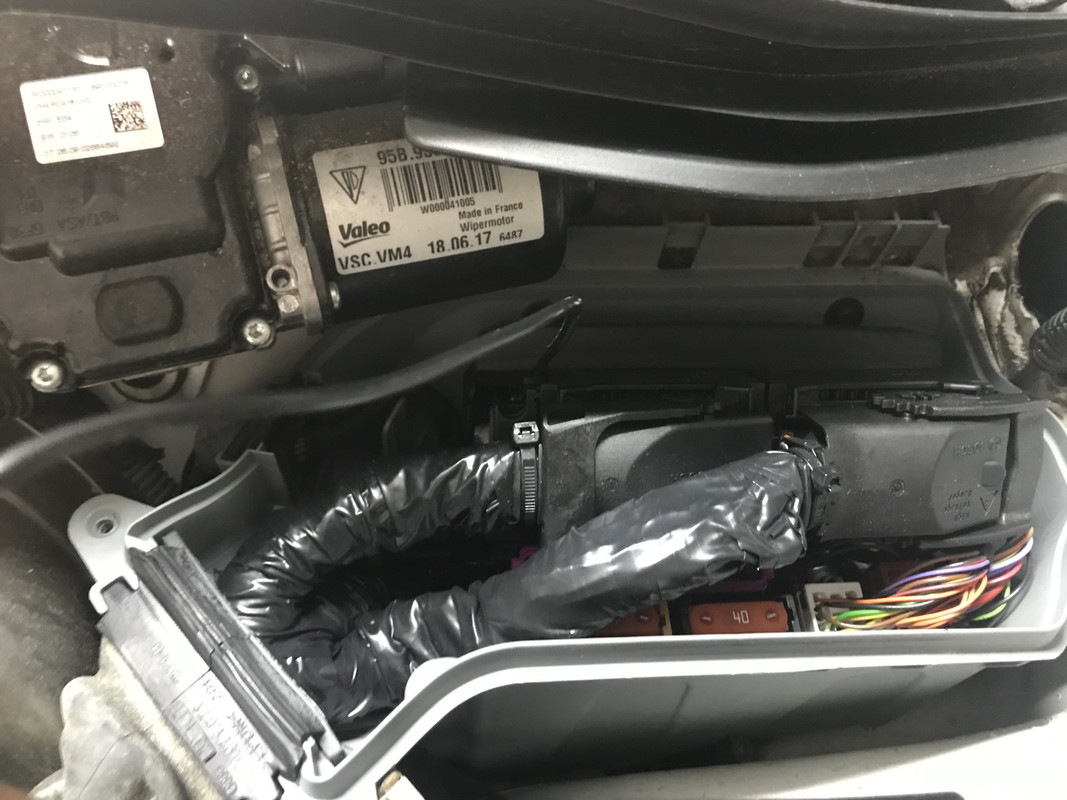

Caméra fixée et câble passer du compartiment moteur vers l’intérieur en passant par le boîtier du calculateur
Ça passe tout seul sans rien démonter en dessous du volant

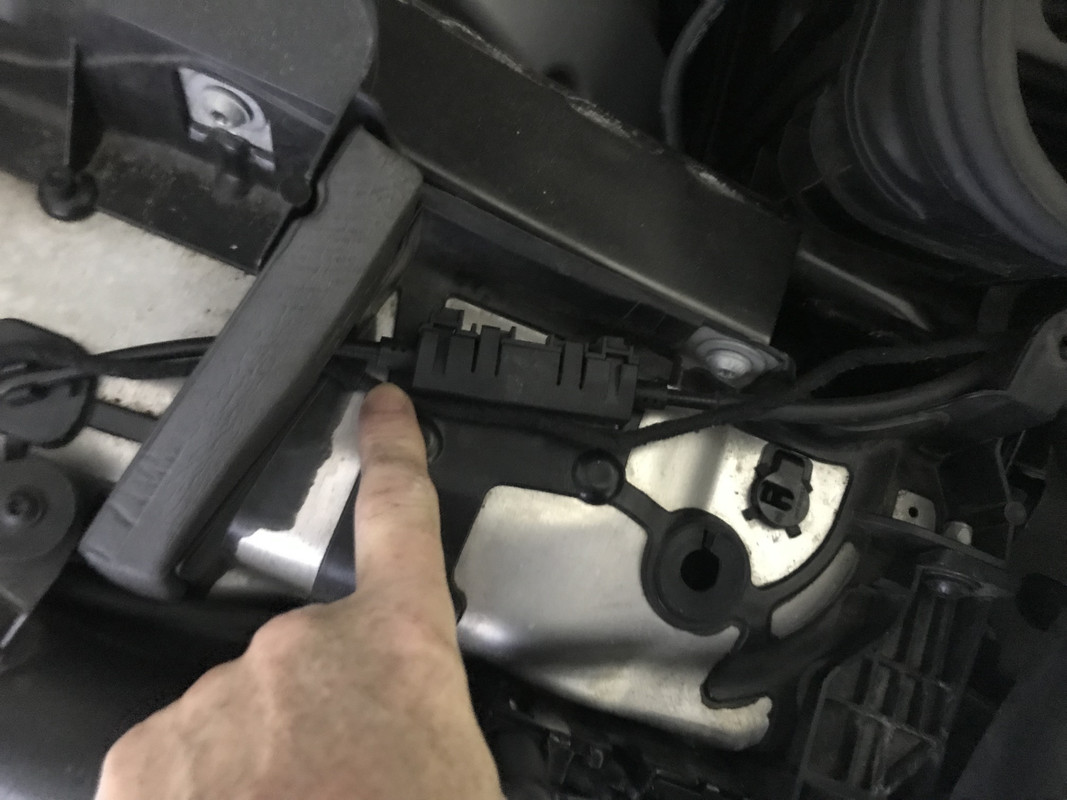

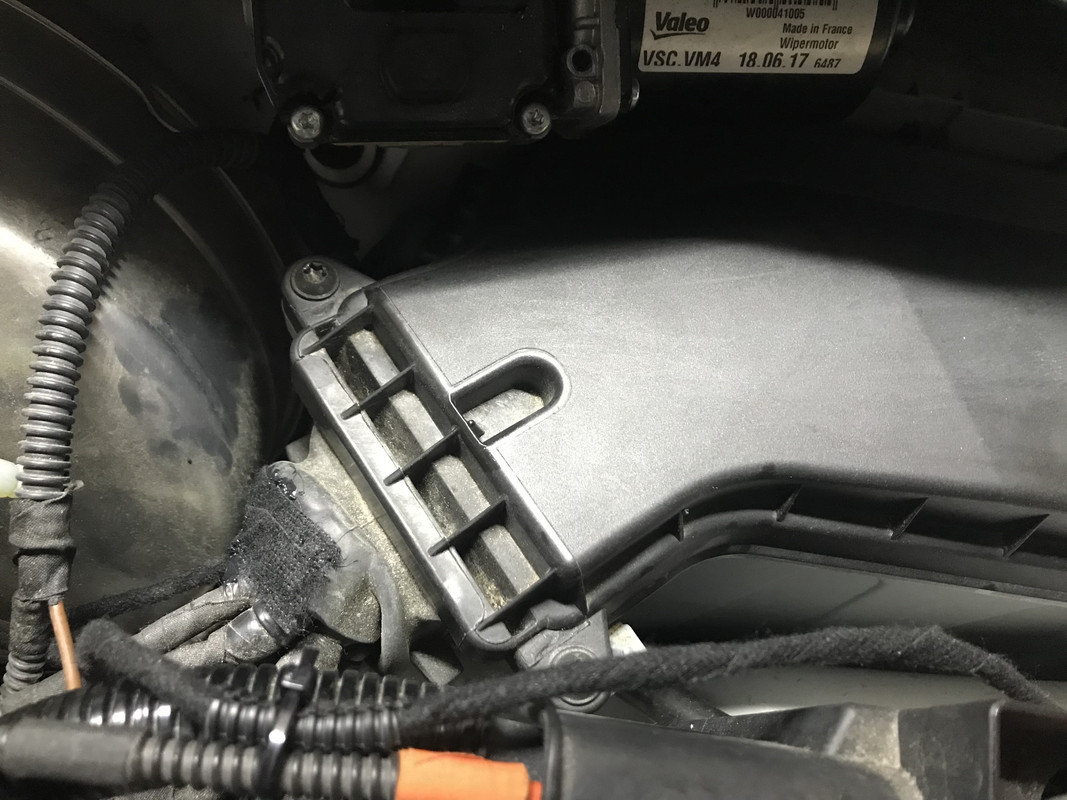

Premier partie côté moteur





Après passage du câble j’ai fait l’étanchéité avec de la colle à Par-brise par sécurité










A suivre demain

[lage]

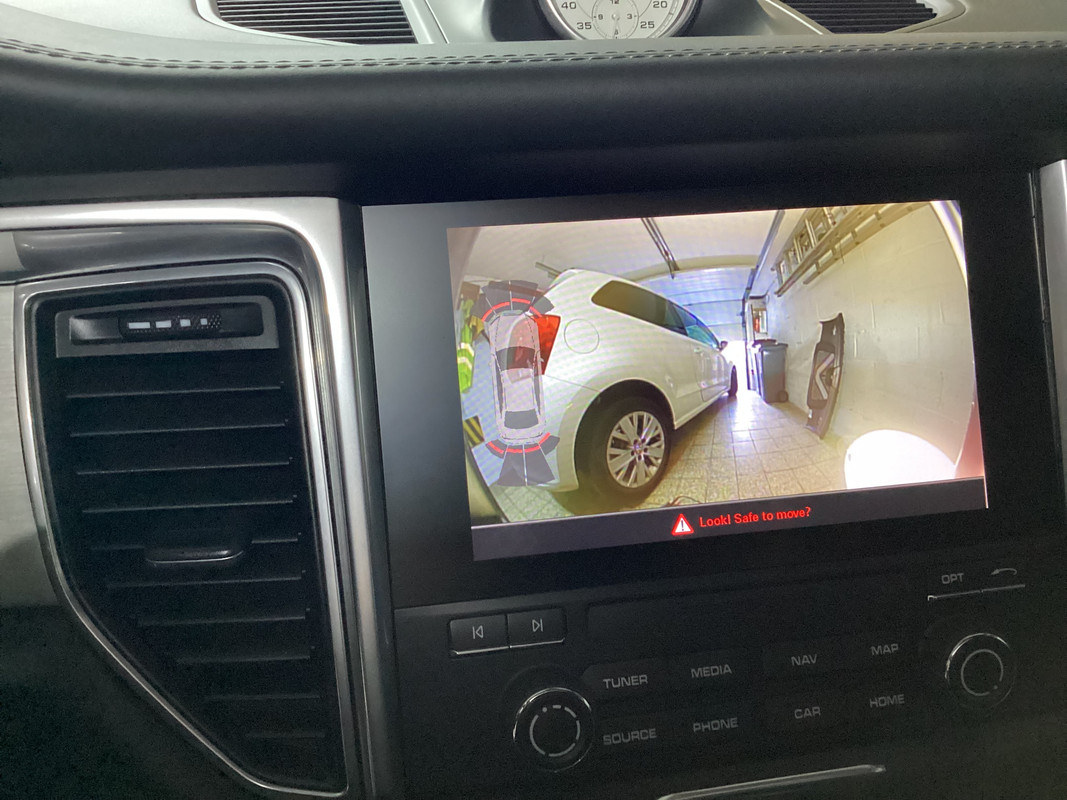

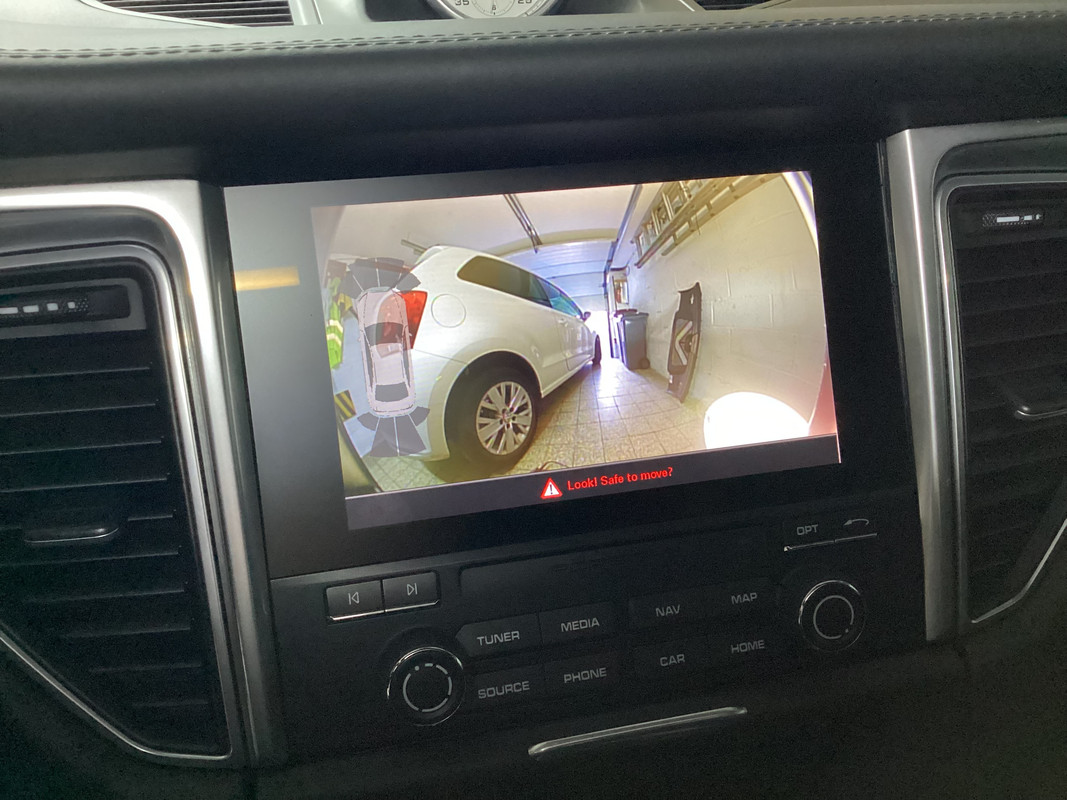

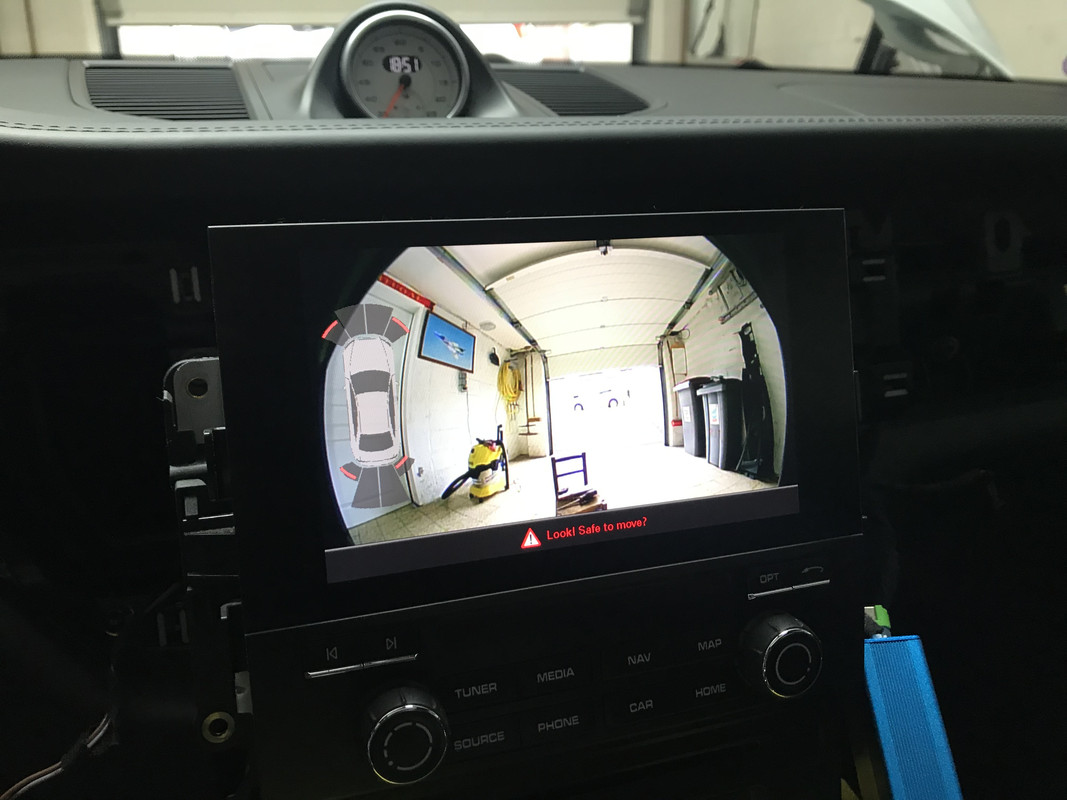

Vue de l’image de la caméra avant

[lage]

Suite du montage

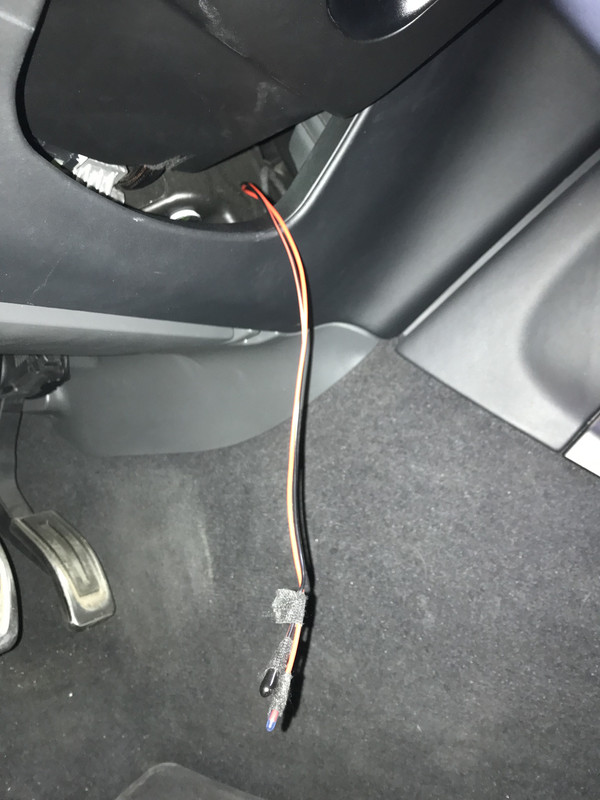

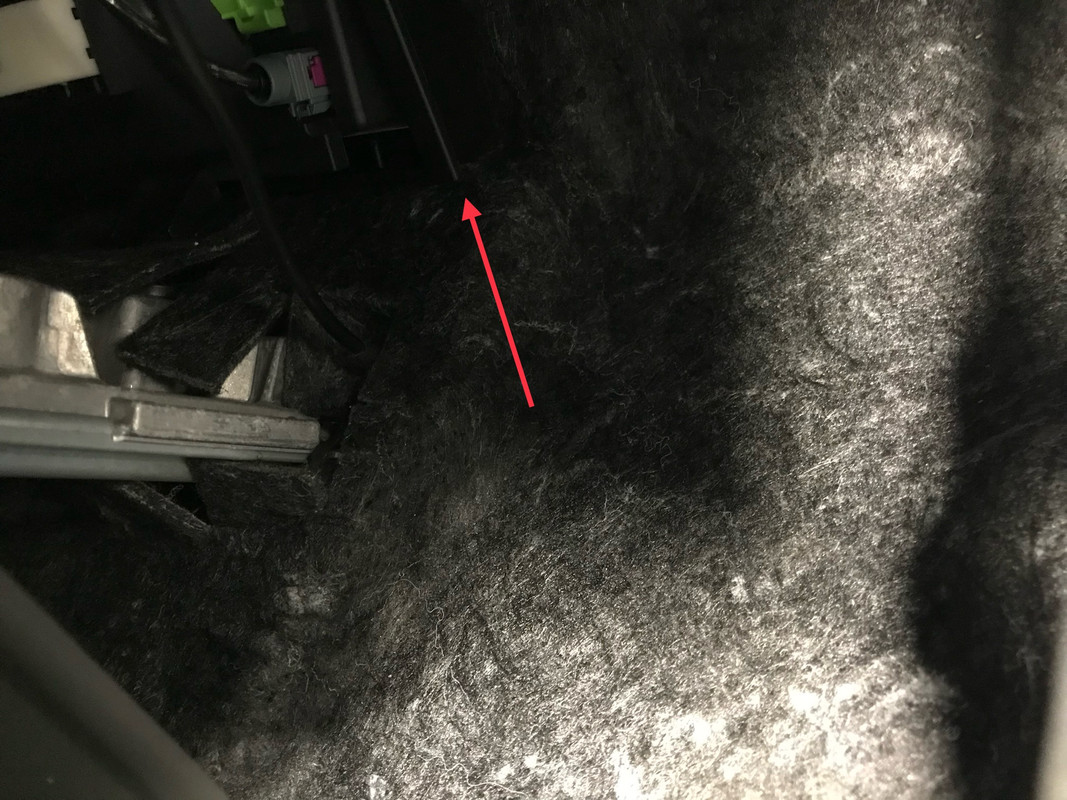

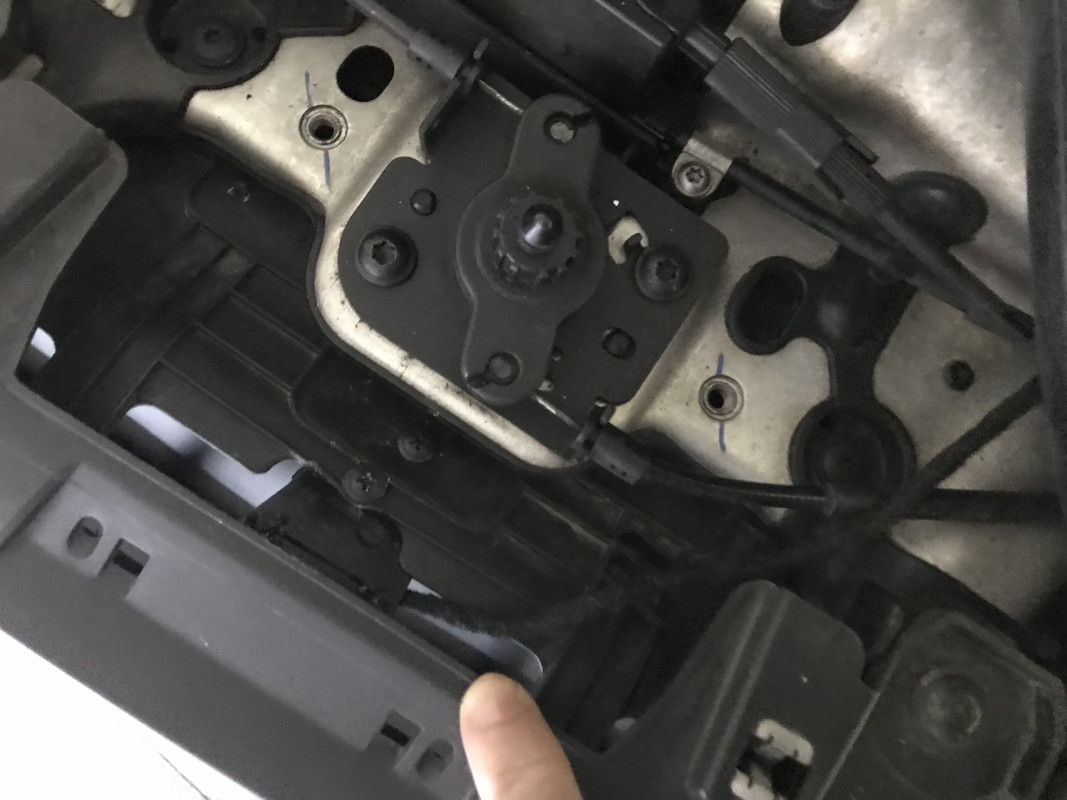

Aperçu l’arrivée du câble sous le tableau de bord

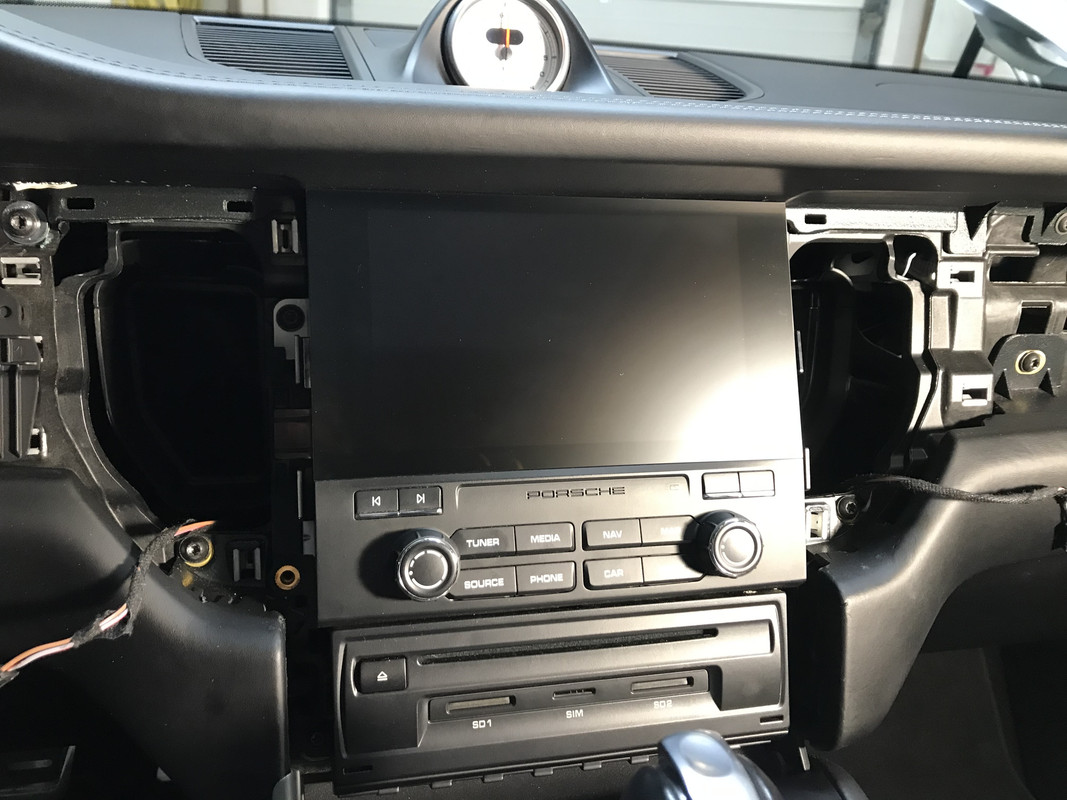

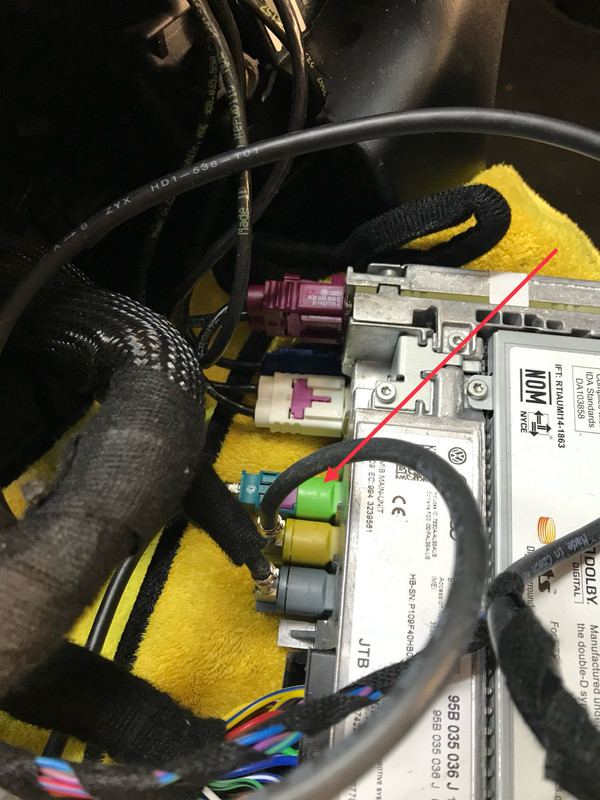

Vue du pcm branchement du câble vidéo sur le connecteur vers

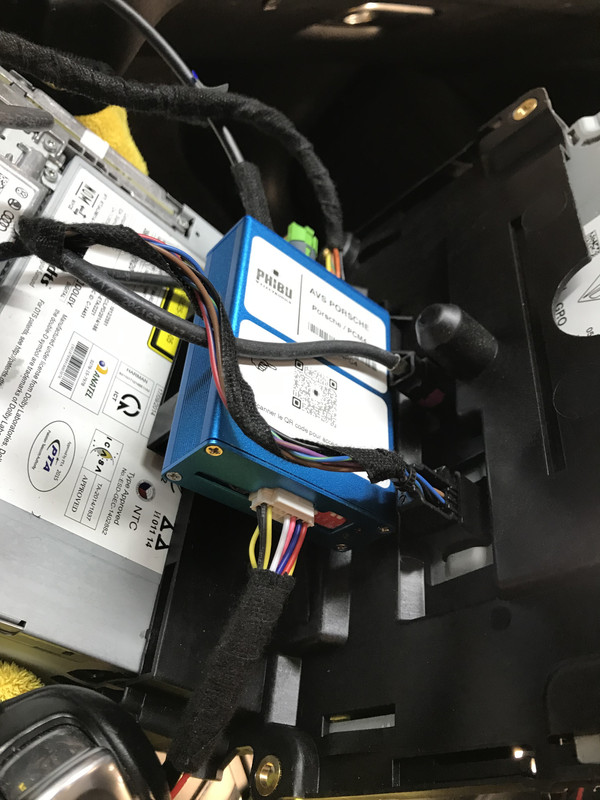

Vue du module AVS je les mis là il tient avec du double face



Il faut bien tout placer les câbles pour remettre le pcm à ça place



Ça ne fonctionne pas comment pas comme sur la notice
Avec le levier de vitesse c’est ok ça fonctionne voir vidéo

Normalement si ont appuie sur un bouton du téléphone sur le volant la caméra se connecter 10s
Et la je suis obligé de mettre un bouton

Ça viendrait de mon gateway

[lage]

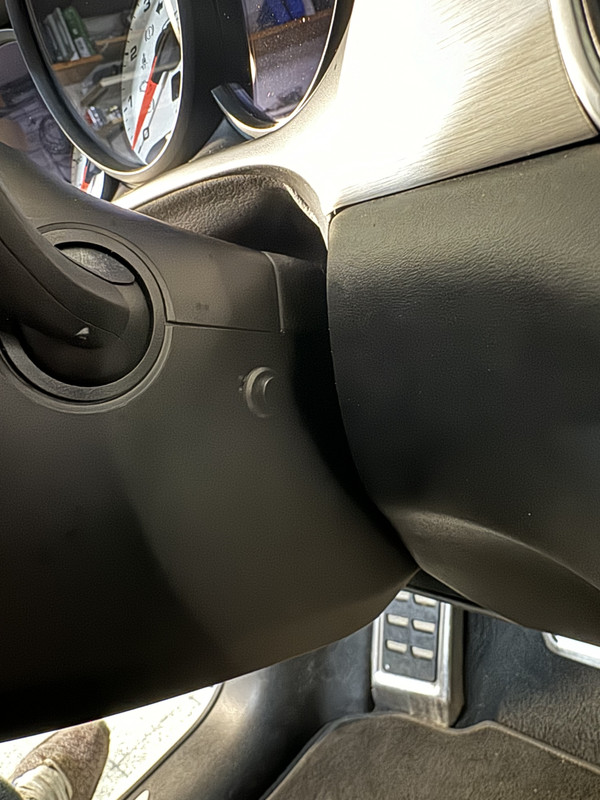

Installation du bonbon pour voir l’image de la camera quand t’ont veux pendant 10s

Attention je les mis de façon que je puisse appuyer quand mon volant est à ma position
Si vous le mettez la est que vous rentrez le volant le bouton sera incessible

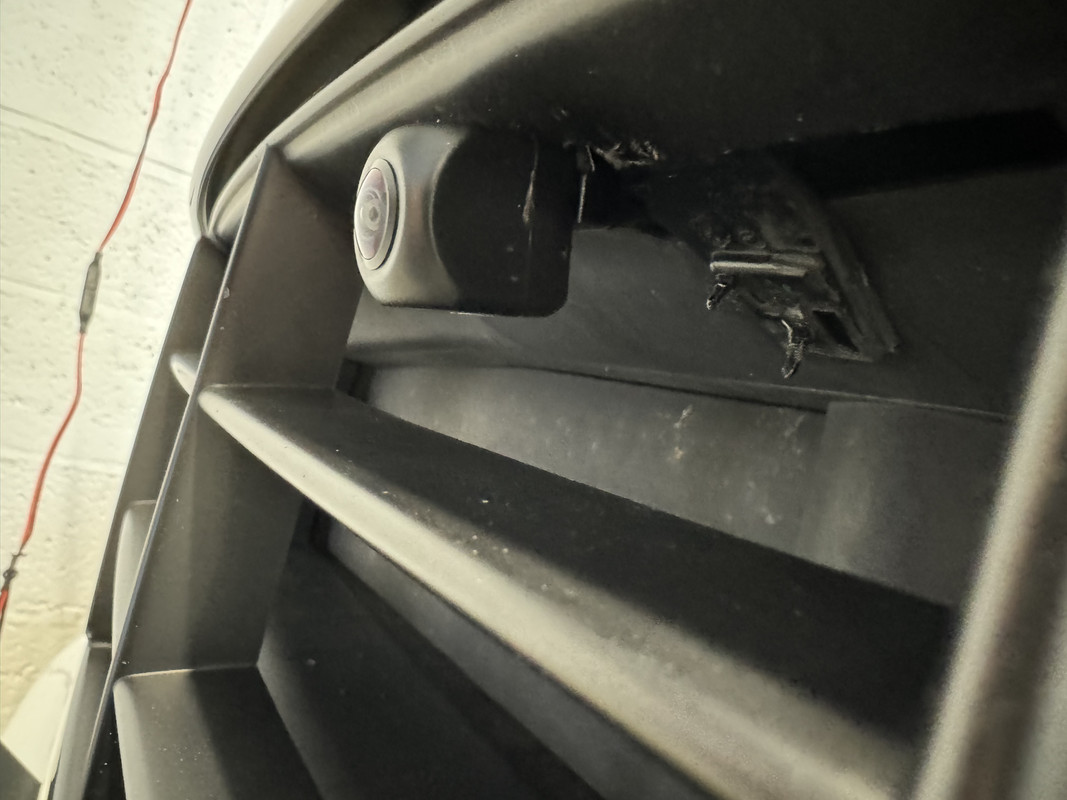

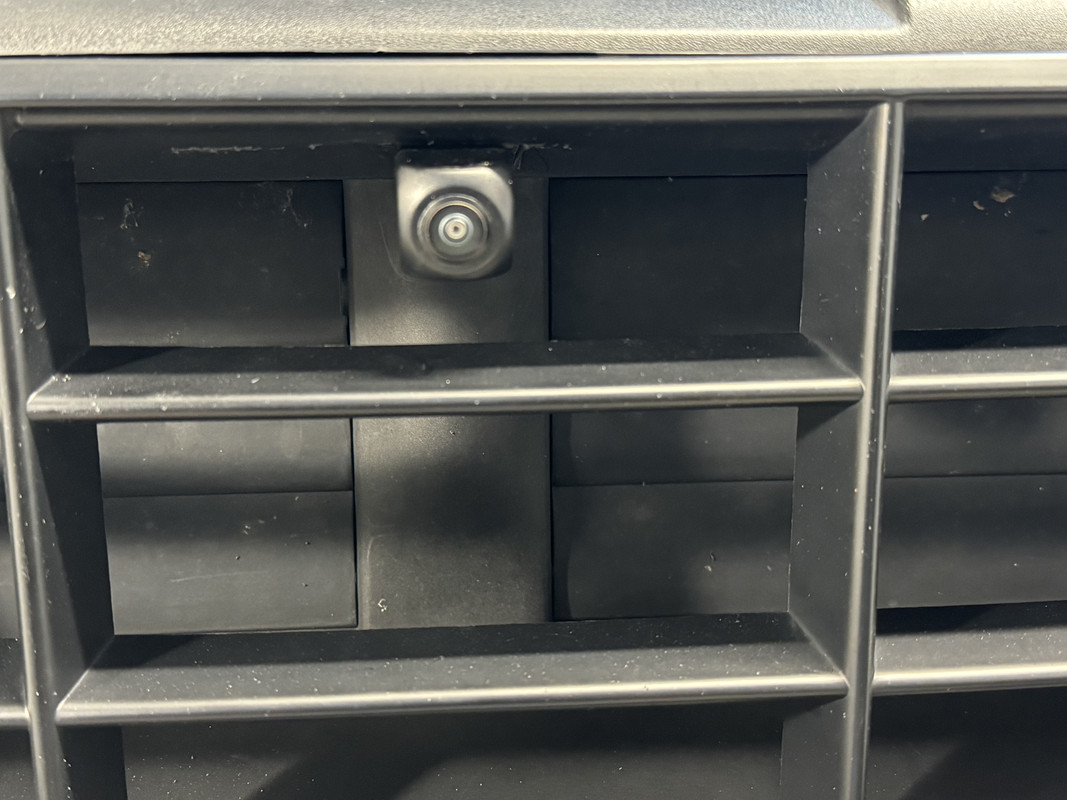

J’ai repositionner la camera un peut plus vers l’avant pour avoir une plus grande vue et plain écran

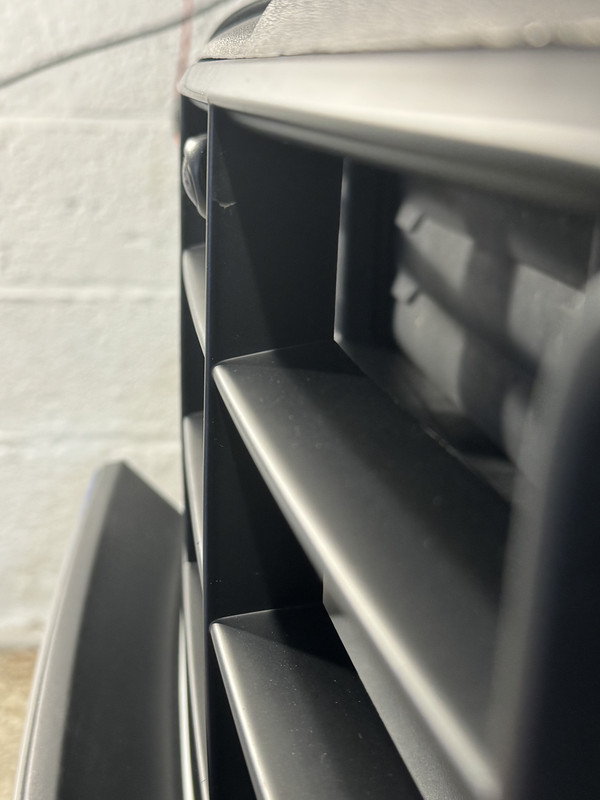

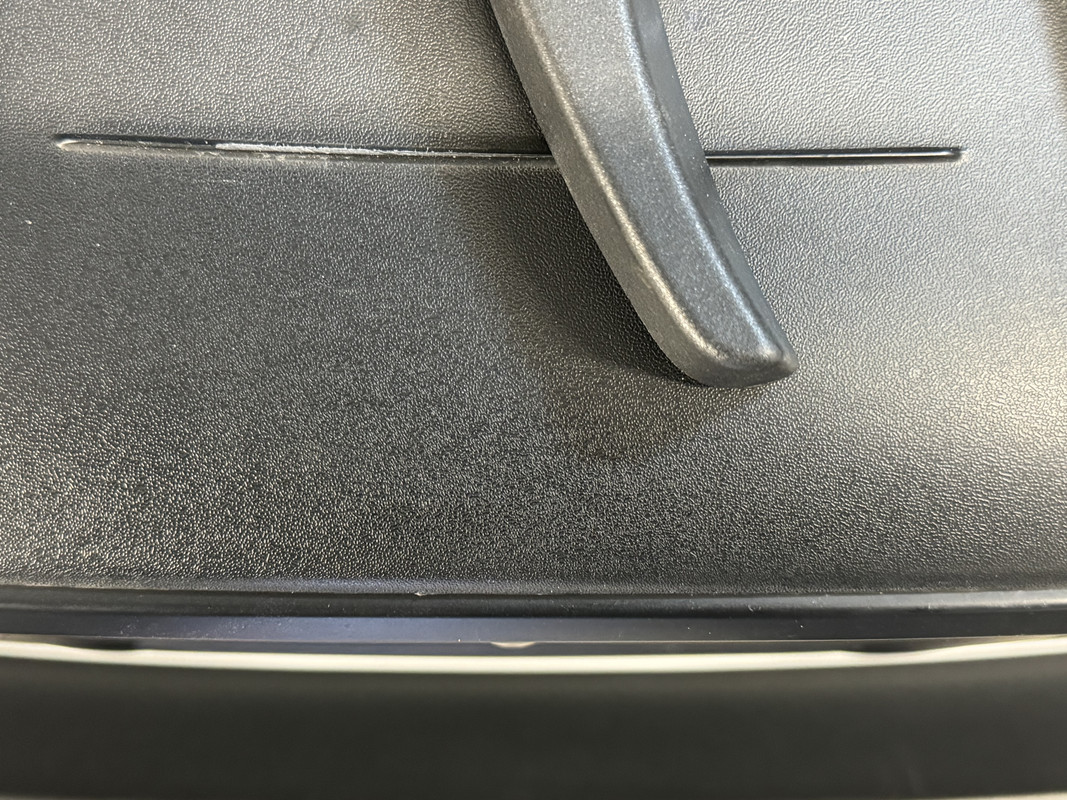

Par le dessus ont ne la voit presque pas

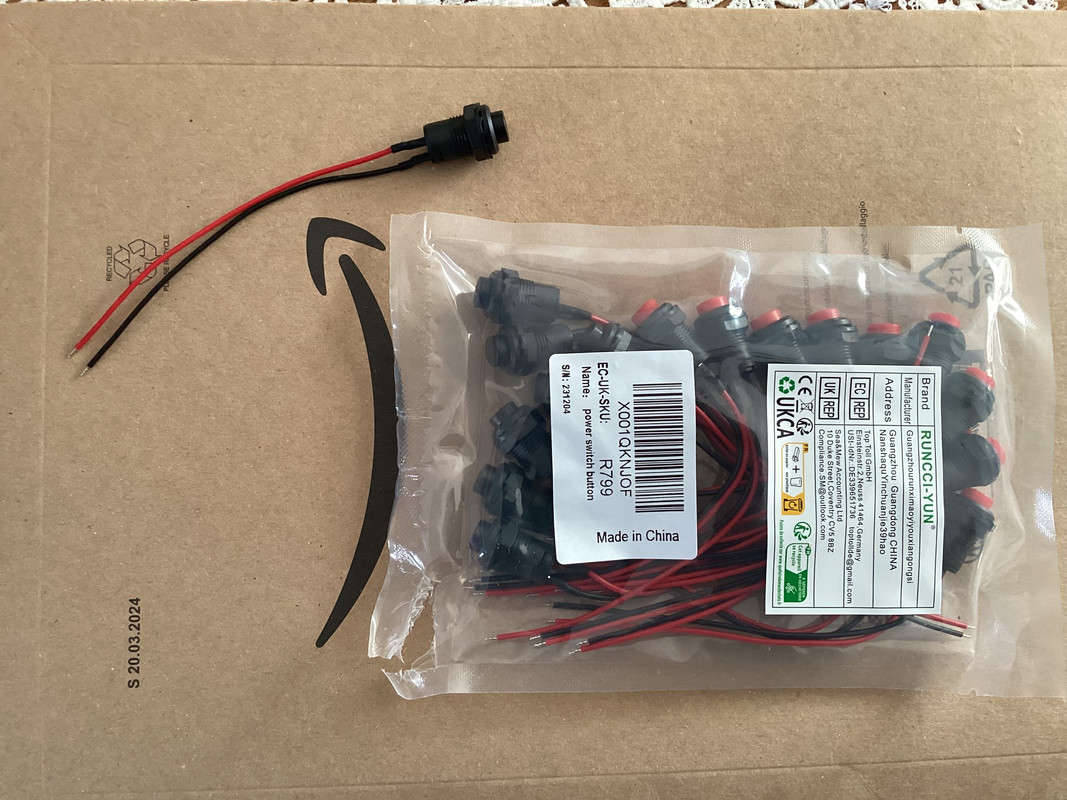

Obligé d’acheter 20 boutons poussoir pour en récupérer un
